Form,Function, and Construction
- a search of human scale

設計者:連承恩、郭政芳

指導老師:邱韻祥

PROGRAM

受原住民中心委託要利用圖書館後方的廊道做一可用來布置展覽的展牆,原有的布置只有一段木作的框架,

介紹原住民族群基本資料。

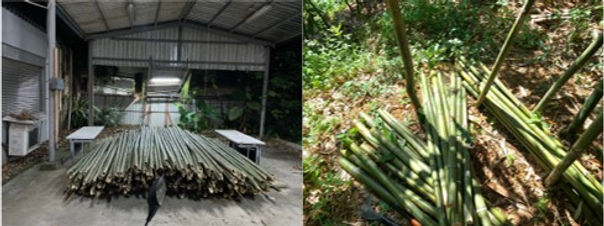

主要選材

在原住民傳統裡,有非常多就地取材使用竹子做為材料製作物品及建築,所以我們選擇用竹子做為主要材料來搭建短期性的展牆,鐵絲及綁繩用來固定結構,用些微鐵、木料輔助支撐。

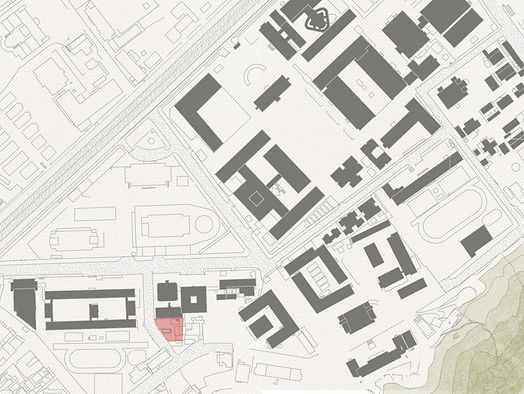

基地位置


概念發想


因為基地是狹長形線性的空間,就以原住民中海與水的傳說為主要想法,帶入浪的元素,讓狹長基地產生流動及具有方向性的廊道。

利用簡單的曲線作為基礎,讓線性空間方向性表現強烈。

曲線分裂,使線性空間有層次感,也能讓人滲透在空間中。

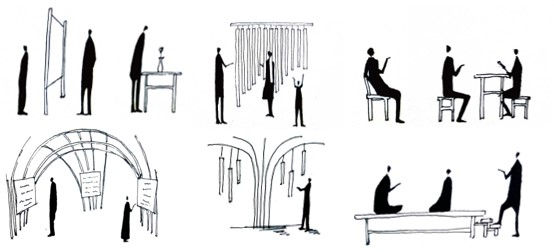

行為發生


組構方式


主要結構綁法為疣結與方回結,鑿洞綁線,鐵絲螺栓輔助。

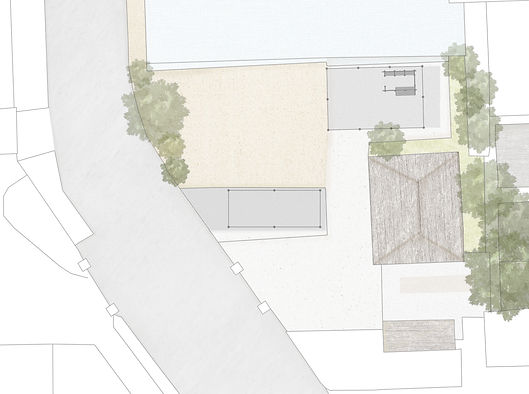

​基地平面


廊道旁空間寬度為 1540mm(不包含排水孔),總長度約為 17650mm。


基地內有圖書館排水管及水溝,因此留設 60cm 通道讓下雨時水不易沖刷至走廊廁。

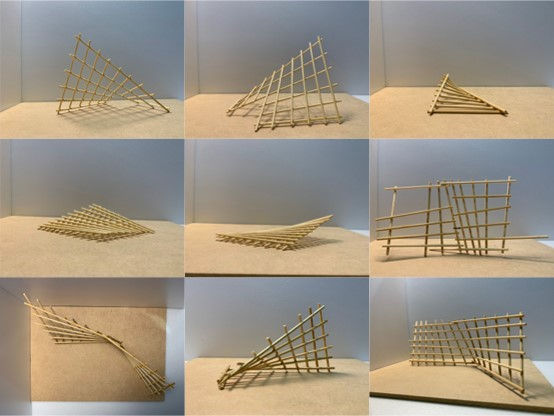

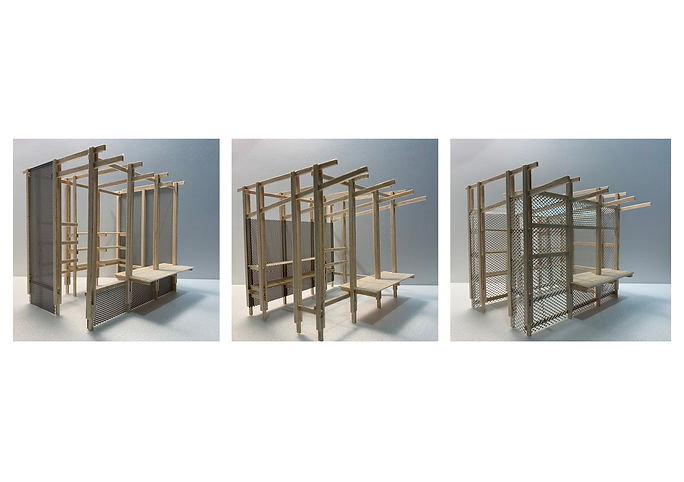

模型


利用 hyper-curved shell 的結構來施作每一個單位,不同角度的曲面測試不同的情境,施作容易不須把竹子火烤彎曲,同時也利用場地的屋簷、柱子來輔助結構的支撐。

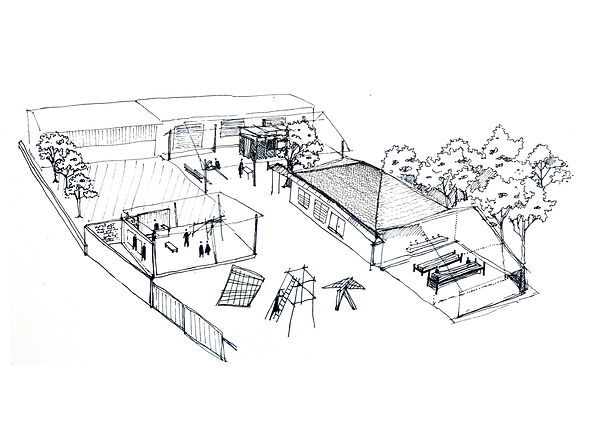

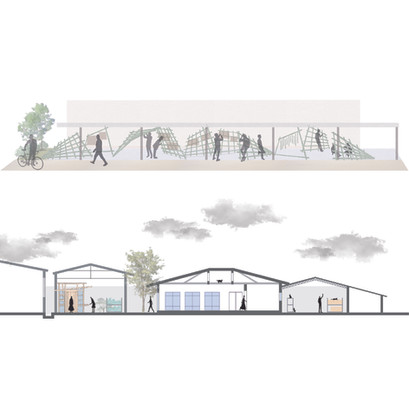

情境圖


基地介紹

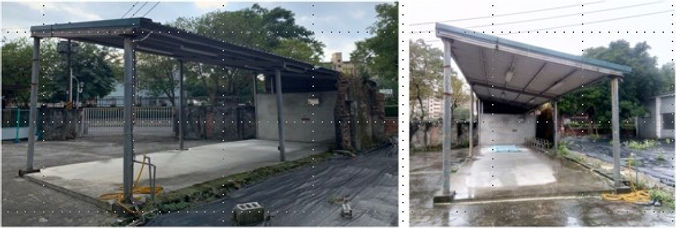

鐵皮棚架-作為主要展示空間

註解 2020-01-21 144159.jpg

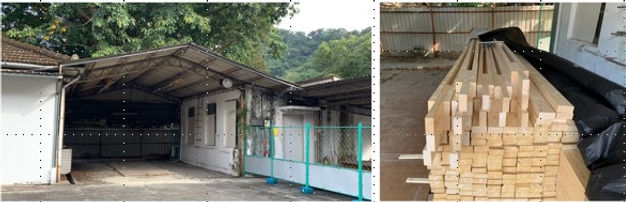

鐵皮棚架-作為材料存放空間

註解 2020-01-21 144236.jpg

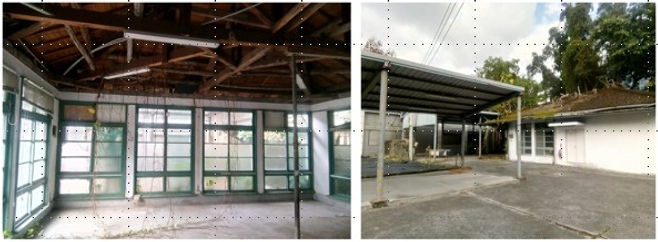

歷史建築-不影響建物為原則

註解 2020-01-21 144421.jpg

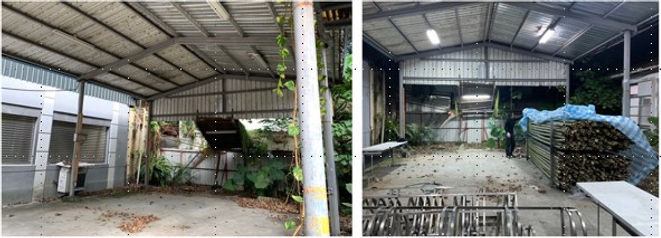

鐵皮棚架-存放工具、部分材料

註解 2020-01-21 144436.jpg

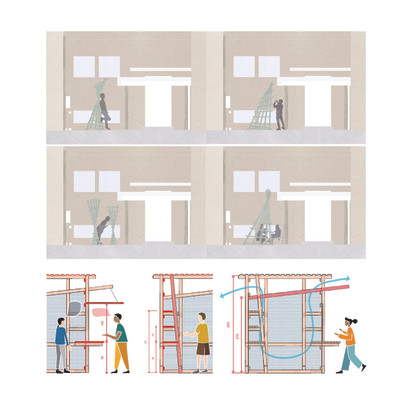

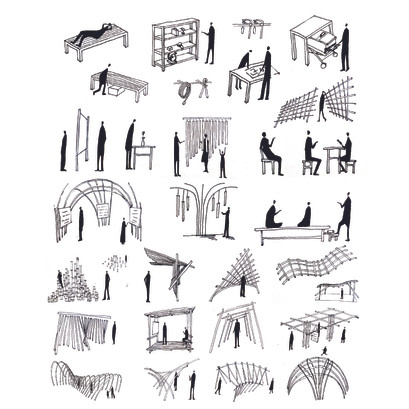

使用行為

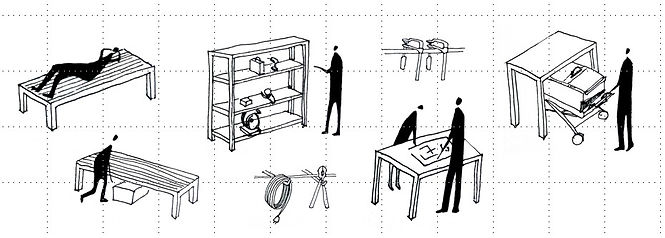

發展過程

註解 2020-01-21 144619.jpg

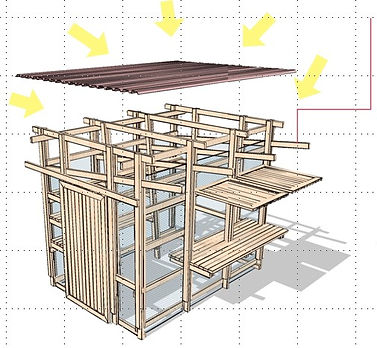

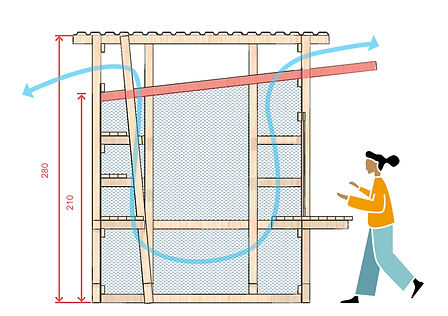

斜梁


再矩形的框架中加入斜撐結構,讓整體結構更加穩定,並且與頂蓋脫離可增加通風作用,延伸的出簷讓人有被遮蔽的安全感,有可固定上掀式窗戶,可懸吊東西使空間運用更靈活。

註解 2020-01-21 145844.jpg

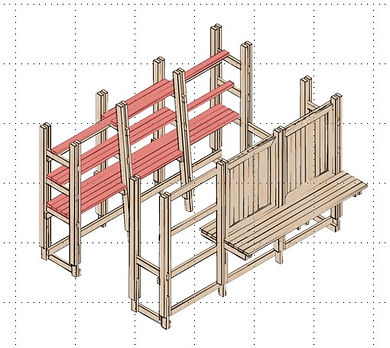

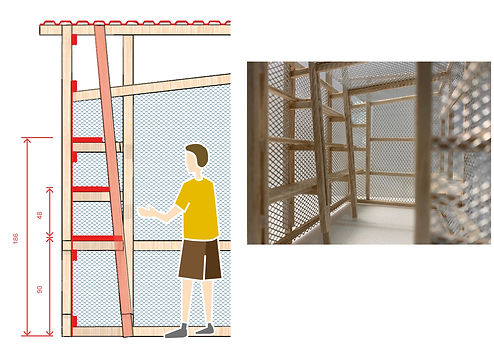

層架


因應不同需求,做了不同功能的設定,放置需求以一般層架為主,而有工具需吊掛,則將層架加以變化以達可吊掛目的。

註解 2020-01-21 145709.jpg

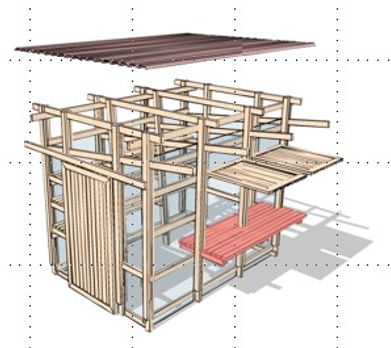

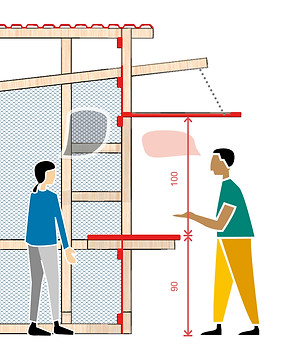

工作桌
一般在工作時會一直移動,較少有坐下的時候,因此採用利於行動的吧檯式桌檯作為工作平面以對外窗口,桌面向外延伸則可減少對室內空間的占用,窗戶增加了內外空間連結亦可達通風採工作用。

註解 2020-01-21 150417.jpg

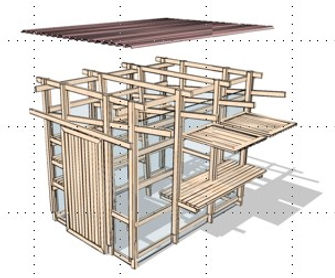

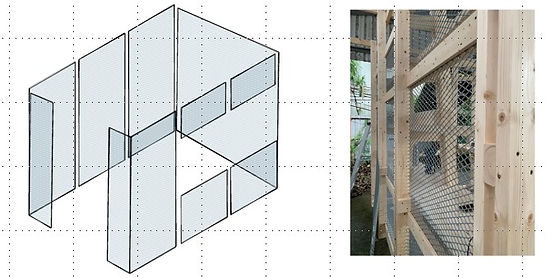

鐵網
考慮採光與通風問題,在外封上採取不完封版,因此加設鐵網以達防護作用,也獲得更多的空間使用可能性。

註解 2020-01-21 150811.jpg
註解 2020-01-21 150838.jpg

吊門
設置懸吊式滑門以減少空間的浪費,也可以使原本就不大空間不會令人改道空間太狹小而壓迫。

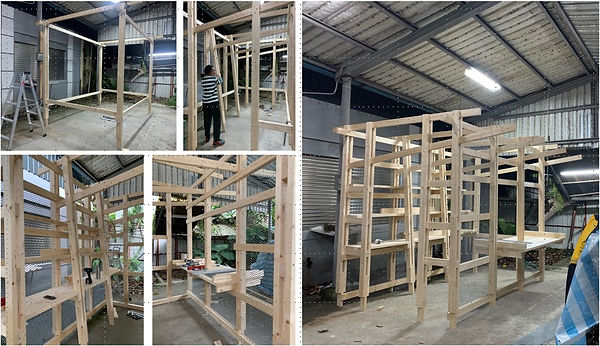

施作過程

註解 2020-01-21 152353.jpg

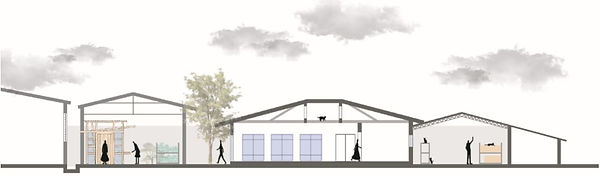

未來規劃&情境圖

註解 2020-01-21 152750.jpg
